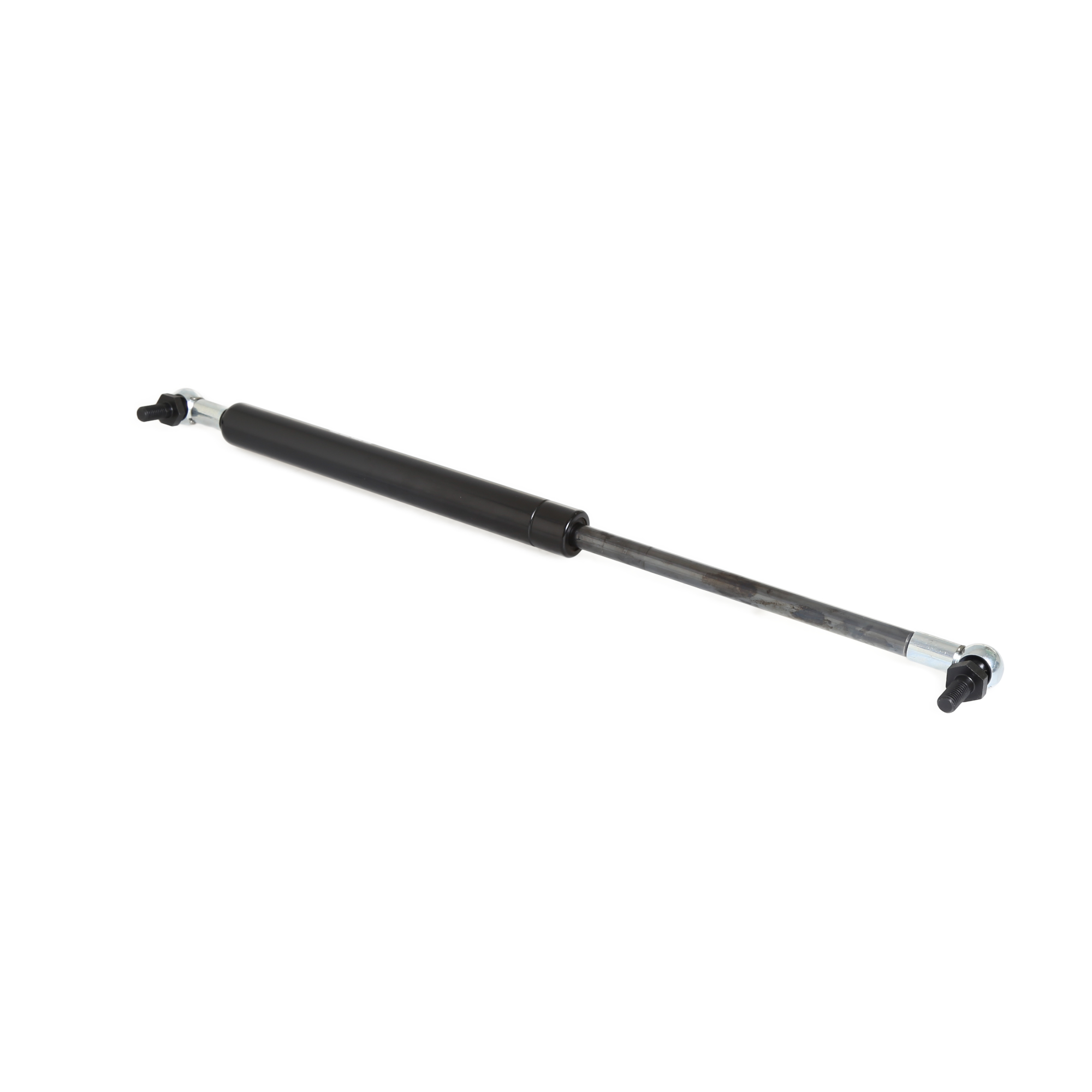

| 💡 Bon à savoir | Vérin à gaz (amortisseur à gaz) qui retient les éléments mobiles (capot moteur, porte, tablier de cabine). Entraxe 530 mm = distance entre les deux points d'accroche quand le vérin est sorti. Longueur de piston 200 mm = course utile du vérin. Force 1100 N = effort de poussée développé par le gaz comprimé (environ 110 kg de poussée). Tige Ø 14 mm. Rotules Ø 16 mm des deux côtés avec filetage M10 = articulations à rotules sphériques pour absorber les désalignements |
| Type | Vérin à gaz (amortisseur) – Entraxe 530 mm, force 1100 N |
| Diamètre de la tige de piston | 14 mm |
| Entraxe | 530 mm |
| Longueur de piston | 200 mm |
| Force | 1100 N |
| Diamètre de la rotule côté tige de piston | 16,0 mm |
| Hauteur d'installation côté tige de piston | 36 mm |
| Longueur totale côté tige de piston | 47 mm |
| Distance de connexion côté tige de piston | 36 mm |
| Taille du filetage de fixation, côté tige de piston | M10 |
| Taille du filetage de la rotule, côté tige de piston | M10 |
| Rotule comprise côté tige de piston | Oui |
| Diamètre de la rotule côté piston | 16 mm |
| Hauteur d'installation côté piston | 36 mm |
| Longueur totale côté piston | 47 mm |
| Distance de connexion côté piston | 36 mm |
| Taille du filetage de fixation, côté piston | M10 |
| Taille du filetage de la rotule, côté piston | M10 |
| Rotule comprise côté piston | Oui |
| Kit | Non |
| Poids (kg) | 0,95 |
Références équivalentes pour CP-03438 — Verin à gaz compatible pour JCB
💡 Qu'est-ce qu'une référence équivalente (référence croisée) ?
Une même pièce est commercialisée sous des références différentes selon le constructeur (JCB, Perkins, Bobcat, Case, Caterpillar, etc.). Toutes les références listées ci-dessous correspondent exactement à la même pièce, avec les mêmes caractéristiques techniques et la même compatibilité.
Si vous disposez d'une référence d'un autre constructeur, vous pouvez l'utiliser pour vérifier que cette pièce correspond à votre besoin. 🔧
| Marque | Référence équivalente |
|---|---|
| JCB | 265/02841 |
| JCB | 331/13175 |
